 Заголовок сообщения: Re: Радиоприёмник Тула красный
Новое сообщениеДобавлено: 31 окт 2011, 18:34
Алексей Анатольевич Вертинский-Тургенев, русский барин Московской губернии

Зарегистрирован: 18 авг 2010, 21:25
Сообщений: 22035
Дмитрий Николаевич писал(а):
Да впечатляет ещё раз. Как бы мне такой чудный в двух экз приобрести, а то уж и не знаю где не "кидают", за деньги естессссственно.
Дмитрий Николаевич.

Дмитрий Николаевич, это Вы про "Тулу"? Моя почта у Вас есть :wink:

_________________
Манюк пишет: "...А приемнички я не крашу, не умею. Только бабло складывать могу в карман....."


Вернуться наверх
 Отправить e-mail

 Заголовок сообщения: Re: Радиоприёмник Тула красный
Новое сообщениеДобавлено: 03 янв 2012, 00:04
Ламповая душа
Аватар пользователя

Зарегистрирован: 25 сен 2010, 18:18
Сообщений: 623
Откуда: Город над Невой
Народ всех с Новым годом!

Кто знает, подскажите по шкалам к Туле?

У Алексея МВК на шкале сначала идет 2000м, а потом 200м

а у меня на оборот, где правда?


Вернуться наверх
 Отправить e-mail

 Заголовок сообщения: Re: Радиоприёмник Тула красный
Новое сообщениеДобавлено: 03 янв 2012, 01:00
Алексей Анатольевич Вертинский-Тургенев, русский барин Московской губернии

Зарегистрирован: 18 авг 2010, 21:25
Сообщений: 22035
Правда где то рядом :D
Вот фото с которого рисовался шильдик:

_________________
Манюк пишет: "...А приемнички я не крашу, не умею. Только бабло складывать могу в карман....."


Вернуться наверх
 Отправить e-mail

 Заголовок сообщения: Re: Радиоприёмник Тула красный
Новое сообщениеДобавлено: 03 янв 2012, 07:27
Ламповая душа
Аватар пользователя

Зарегистрирован: 25 сен 2010, 18:18
Сообщений: 623
Откуда: Город над Невой
МВК писал(а):
Правда где то рядом :D
Вот фото с которого рисовался шильдик:


Согласен, но вот маленькая заковыка, такой как у вас шильдик у меня тоже есть.
Как и ваш, мой тоже стоял на трапециевидной Туле.
А вот фотка которую я привел выше - это с прямоугольной Тулы :)
p.s. Алексей я так понимаю у вас рисунок немного отступает от оригинала ?


Вернуться наверх
 Отправить e-mail

 Заголовок сообщения: Re: Радиоприёмник Тула красный
Новое сообщениеДобавлено: 03 янв 2012, 10:47
Алексей Анатольевич Вертинский-Тургенев, русский барин Московской губернии

Зарегистрирован: 18 авг 2010, 21:25
Сообщений: 22035
Очкарик писал(а):
Согласен, но вот маленькая заковыка, такой как у вас шильдик у меня тоже есть.
Как и ваш, мой тоже стоял на трапециевидной Туле.
А вот фотка которую я привел выше - это с прямоугольной Тулы :)
p.s. Алексей я так понимаю у вас рисунок немного отступает от оригинала ?

Что то я Вас не пойму :wink: Я наивно полагал что Вас смутило расхождение в положении цифирек 2000 и 200 :wink: В личной переписке, Вам и еще одному человеку, я рассказывал, что шильдик рисовался с фото, фото Вы видите, то что получилось тоже. Заказчик остался доволен качеством работы.
Если у Вас есть такой же оригинал, отсканируйте, разместите скан и я Вам точно скажу есть ли расхождения.

_________________
Манюк пишет: "...А приемнички я не крашу, не умею. Только бабло складывать могу в карман....."


Вернуться наверх
 Отправить e-mail

 Заголовок сообщения: Re: Радиоприёмник Тула красный
Новое сообщениеДобавлено: 03 янв 2012, 11:58
Ламповая душа
Аватар пользователя

Зарегистрирован: 25 сен 2010, 18:18
Сообщений: 623
Откуда: Город над Невой
вы правильно меня поняли, меня смутило расположение цифирек


Вернуться наверх
 Отправить e-mail

 Заголовок сообщения: Re: Радиоприёмник Тула красный
Новое сообщениеДобавлено: 14 май 2014, 18:16
Прихвостни (приспешники, подручные, пособники) — миньоны!
Аватар пользователя

Зарегистрирован: 05 янв 2010, 06:03
Сообщений: 47976
Откуда: оттуда
Продолжаю собирать коллекцию фотографий радиоприёмника Тула:







Батарейный радиоприемник Тула (4181325570)

Цена 8000/9500 руб. (блитц), продавец Radio178

http://molotok.ru/batarejnyj-radiopriem ... 25570.html

Это радиоприёмник "Тула" интересен тем, что, судя по этикеткам, он сделан в городе Иркутске на заводе "Заря", серийный номер 24157.

На скольких же заводах выпускался радиоприёмник "Тула" и сколько было его разновидностей?

А. Лизунков


Вернуться наверх
 Отправить e-mail

 Заголовок сообщения: Re: Радиоприёмник Тула красный
Новое сообщениеДобавлено: 14 май 2014, 18:26
Прихвостни (приспешники, подручные, пособники) — миньоны!
Аватар пользователя

Зарегистрирован: 05 янв 2010, 06:03
Сообщений: 47976
Откуда: оттуда
На сайте Валерия Харченко сказано, что этот радиоприёмник делали в Москве:

Цитата:
Батарейный ламповый радиоприемник "Заря". Московский р-з "Красный Октябрь". Модель 1951 года.
-
Радиоприёмник, часто именуемый как "Заря" в принципе носит наименование ТУЛА, являясь его
модернизированной версией. Технические параметры примерно аналогичны базовому приёмнику.
-
Фото: В. Манюк, Минск, Д. Гурьянов, Мытищи, Атис Брикманис, Лиепая, А.Горский, Москва. Схема рп
-

при этом изображён приёмник с добротным алюминиевым шасси и двумя круглыми ручками:

http://rw6ase.narod.ru/000/rpl_b/zarja_brp.html


а также гнездом для детектора:


а не приёмник с шасси из гетинакса и одним движком —


точнее, он тоже изображён, то есть на одной странице два разных приёмника :bombanuto:

А. Лизунков


Вернуться наверх
 Отправить e-mail

 Заголовок сообщения: Re: Радиоприёмник Тула красный
Новое сообщениеДобавлено: 14 май 2014, 18:36
Прихвостни (приспешники, подручные, пособники) — миньоны!
Аватар пользователя

Зарегистрирован: 05 янв 2010, 06:03
Сообщений: 47976
Откуда: оттуда
А про приёмник "Тула" у Харченко написано:

http://rw6ase.narod.ru/000/rpl_b/tula_rp.html

Цитата:
Батарейный ламповый экономичный радиоприёмник "Тула". Изготовитель: Тульский завод Октава. Разработка 1950 года. Серийный выпуск РП с 1951 года.

Радиоприёмник ''Тула'' собран на 2 -хпальчиковых лампах по схеме прямого усиления 0-V-1 с постоян
ной обратной связью и очень экономичен. Есть возможность приёма на головные наушники с детек
тором при отсутствии батарей питания. Возможно включение радиоточкой. Диапазоны: Длинные вол
ны (ДВ): 150...410 кГц (2000-732 м). Средние волны (СВ): 540...1500 кГц (555-200 м). Чувствительность
40 мВ/м. Потребление тока по аноду 4,5 мА, по накалу 60 мА. Выходная мощность 40 мВт. Диапазон
воспроизводимых звуковых частот 200...3500 Гц. Среднее звуковое давление 2,3 бар. Все детали и уз
лы приёмника смонтированы на плоской панели из изоляционного материала. Узел настройки состо
ит из катушек с передвижным сердечником из альсифера. Перемещение производится при помощи
шнуровой тяги. Для перекрытия диапазона, разбитого на 4 участка, сердечник проходит поочередно
через 4 катушки. Переключатель связан с сердечником тягой и переключение производится автома
тически при переходе сердечника из одной катушки в другую. Приёмник имеет всего одну ручку, кото
рая кроме настройки и автоматического переключения диапазонов, служит для регулировки громкос
ти и включения питания. При поднятии ручки вверх происходит включение питания и срабатывает ука
затель включения. Перемещениями ручки вверх или вниз регулируют громкость. Настройка на волну
в первых выпусках осуществлялась вначале передвижением ручки в горизонтальном направлении. В
дальнейшем конструкция механизма была изменена и настройка с 1952 года, осуществлялась не пе
редвижением ручки а вращением её вокруг собственной оси. Магнитная система громкоговорителя
находится внутри диффузора. Для повышения к.п.д. громкоговорителя и улучшения частотной харак
теристики в области средних и нижних звуковых частот в нём применен диффузор большего размера
чем это принято обычно для дешевых малогабаритных приёмников. Нити накала ламп соединены пос
ледовательно и рассчитаны на питание от 2-х элементов типа ЗС. Когда через несколько месяцев ра
боты напряжение элементов падает до 2,2 в одну половину нити накала радиолампы 2П1П замыкают
накоротко и приёмник продолжает работать в экономичном режиме. Для этого служит винт, располо
женный с задней стороны на кронштейне. При его ввёртывании в верхнее отверстие, происходит нуж
ное замыкание части нити, что позволяет лучше использовать батареи. Для анодов, используется ба
тарея БАС-Г-6О. Все батареи заключены в коробку с гнездом, для соединения шнуром с приёмником.



и все тульские "Тулы" там квадратные, внутри дешёвка из гетинакса —


пардон, текстолита —


При этом в Радиомузее-Орг есть карточки на квадратную "Зарю" производства Иркутска
с люминиевым шасси —

http://www.radiomuseum.org/r/irkutsk_re ... kutsk.html



Zaria (Заря) 2 tubes_Irkutsk

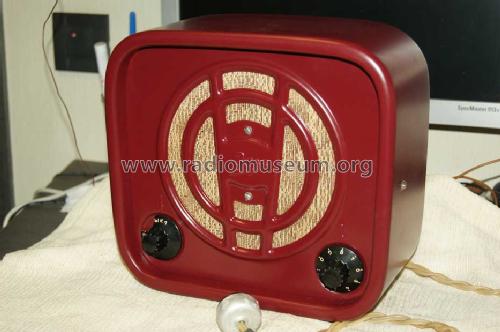

а также на московскую "Зарю", тоже квадратную и с алюминиевым шасси:

http://www.radiomuseum.org/r/mosow_kra_zaria_zarj.html



Zarâ {Заря} (Zaria) 2 tubes

получается, что в Москве и Иркутске делали квадратные "Зари" (или "Тулы") с алюминиевым шасси, в Туле делали квадратные "Тулы" с текстолитовым шасси, но, как мы можем видеть на выставленном на Молотке приёмнике — в какой-то момент в Иркутске тоже стали делать приёмники "Тула" с шасси из текстолита, но по-прежнему квадратные, и без выштамповки "Заря" на фасаде…

А. Лизунков, с этими "Тулами"-"Зарями" положительно запутаешься… а кто и когда стал делать неквадратный, а в виде ракушки (или веера) радиоприёмник?


Вернуться наверх
 Отправить e-mail

 Заголовок сообщения: Re: Радиоприёмник Тула красный
Новое сообщениеДобавлено: 14 май 2014, 18:46
Прихвостни (приспешники, подручные, пособники) — миньоны!
Аватар пользователя

Зарегистрирован: 05 янв 2010, 06:03
Сообщений: 47976
Откуда: оттуда
В помощь коллективному разуму вот ещё коллекция ссылок на форумы, где обсуждали эти загадочные радиоприёмники:

http://oldradioxx.forum2x2.ru/t739-topic

http://www.rt20.mybb2.ru/viewtopic.php?t=28303

http://www.retrotexnika-forum.ru/talk/v ... 99&start=0

А. Лизунков, у меня мозги разбегаются, память переполнилась, может быть, кто-нибудь разобраться поможет?
